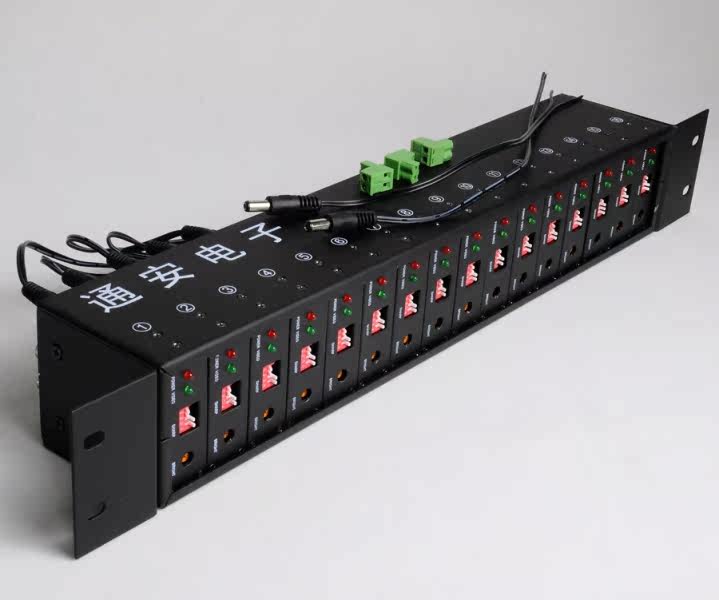

由于采取了模块化的设计方案.因此TA-305R2及TA-305R4都可以如上图一样,组成一个2U高度的多路接收.最大可支持16路.采用集中供电的方式.1个12V 2A的电源即可满足供电需要.

任何一路损坏,随时可单独拆下来返回给我们维修,无须整机拆卸,方便你的客户,又方便你,方便我们.

可搭配本公司的TA-201/202/203等三款无源传输器,作为发射/接收端,实现200-1000米的传输距离全覆盖.如果需要传输1000-1500米,或者实际使用色彩,亮度有过分损失,可搭配有源发射器TA-305T2以覆盖更长距离.

应用简图:

双绞线传输器-有源接收器TA-305R4,配合无源发射组合成为最常用的单有源双绞线传输器，配合有源发射器，可以成为长距离传输视频的双有源传输器。


双绞线视频传输器、转换器、收发器，指的都是同一个概念，就是使用普通网线里的双绞线对，配合这类的双绞线传输器、转换器、收发器设备，来传输视频信号。基本上会分为无源、单有源、双有源三类型。其中的单有源套装：前端采用无源发射，后端有源接收，其亮度、彩色分别可以连续调整，性价比高，传输距离覆盖了0-900米的最常用的监控布线距离，是使用最为广泛的配置，也是我公司最先使用这样的配置方式的，目前经已广泛应用在各种监控工程中。

优势：传输距离覆盖了大部分监控点的布线需要，性价比高，采用可调电阻调节，图像的亮度、色彩都是连续可调的，使用方便，图像效果好。

弱点：相比用拨码开关调节的双绞线传输设备，调试稍微麻烦一点，工程人员需要有一点对图像的亮度、彩色、对比度、色散等等有一定的认识。

注意：虽然我们也提供更长距离的双有源系列产品TA-D10TR,但如果您实际需要的传输距离并不长，譬如在500-800米左右，除非您用的网线特别差，否则我们还是建议您采用单有源的设备，不要认为用贵一点的设备效果会更好，事实上，站在技术的角度考虑，放大与处理的电路，只要够用，越少越好，电子工程师谓之：simple is best，广东话叫：多一个香炉多一个鬼。呵呵。

忠告：网线请选择达标的非屏蔽的超五类网线，没有人可以以三百多块的成本生产得出超五类网线的，怎么降低成本都好，不要买半铜半铁的线材。最好测试之后再买。

 双绞线传输器，技术含量并不高，工程商喜欢的话，自己也可以制作。影响传输器的效果和可靠性的，关键在于元器件的选择和生产工艺，最简单的一个接线端子，价格从一毛多到二三块一个位都有，也都能用。当然他的性能指标和可靠性，是有所不同的。作为国内最早的双绞线传输器生产厂家之一：通安电子，产品定位在争取做性价比最高的而不是最低成本的，十多年的工程经验，使得我们对工程商的要求，有比较深入的理解。欢迎比较测试我们的产品，希望有机会长期合作。
